M-L151门禁一体机接线说明
M-L151门禁一体机接线是怎么接的，有什么要注意的事项？不要慌，今天小编来为大家介绍门禁一体机M-L151接线的方法。

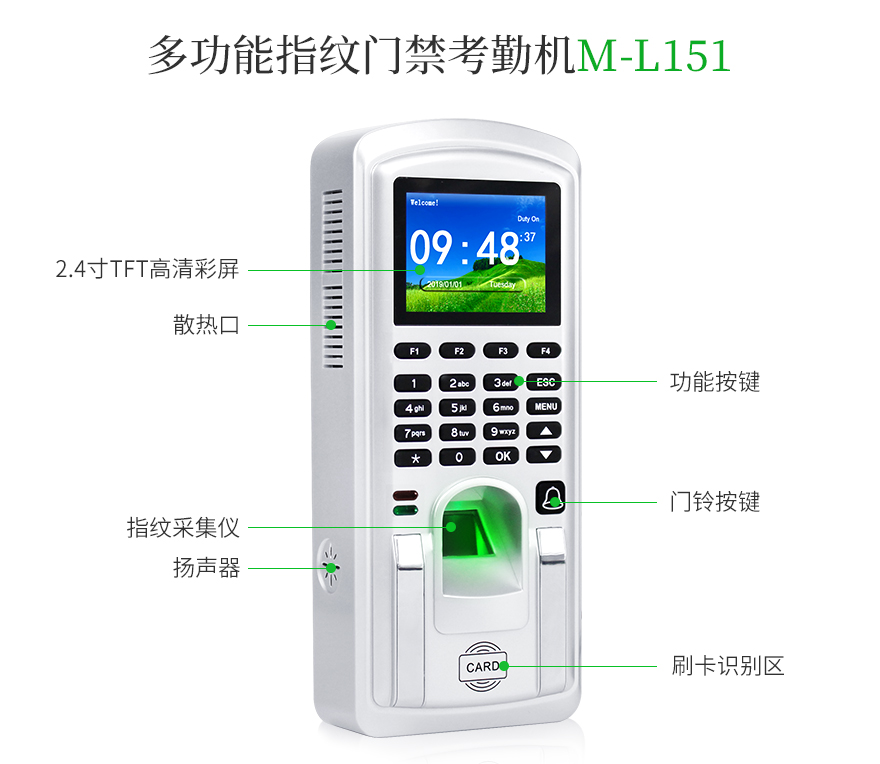

真地M-L151是一款高性能的门禁一体机，具有端庄高雅的外观，让企业门禁形象提升了几个档次；同时具备通行权限、TTL输入输出、锁操控、门磁检测、韦根模式等高级门禁功能，给门禁场所提供有力的安全保障。不用担心门禁机容量不够，M-L151帮您解决，可容纳5000用户，5000枚指纹容量，10万条记录容量，超大储存容量，是高档写字楼、大中型企业、政府机构等行业的门禁防护优选产品。
1、门禁电源接线：门禁一体机上“GND”接门禁电源的“GND”，门禁机12V接线口接线门禁电源的12V，目的是为门禁主机提供12V的直流电进行工作。
2、电锁接线：对应接线到门禁电源的“NC”和“GND”端就可以了，建议用2*1平方的电源线。
3、门禁开关接线：注意要把门禁主机上的“Lock-COM”和“GND”用线连接到一起；主机上的“Lock-NO”，门禁开关对应的线都接到门禁电源的“PUSH”接口即可。门禁开关的还需接线到门禁电源的“GND”，完成门禁开关的接线。
4、门铃接线：门铃通常有4根线，2根是信号线，2根是电源线，电源线接线到门禁电源的“12V”和“GND”，信号线接线到门禁一体机的“Bell+”和“Bell-”即完成接线。
5、网络接线：一般的网线即可，一端连接门禁主机上的“TCP/IP”接口，一端连接到对应的网络路由器即可。
